| 品牌 | 浩川 |
| 型號 | CBZ |
| 加工定制 | 是 |

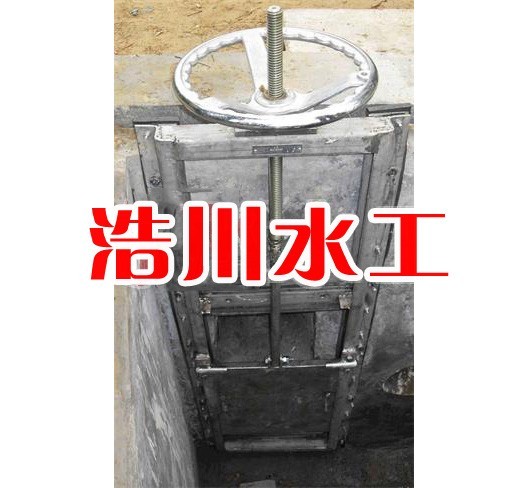

不銹鋼插板閘門產品概要
產品品牌：浩川
產品名稱：不銹鋼插板閘門
產品型號:CBZ
產品規格:200*200-4000*4000
閥門壓力：0.1MPa
材質:不銹鋼
連接方式:螺紋
適用介質：污水、海水、清水
用途：廣泛應用于給水排水工程，用以截斷渠道內的水流。
浩川不銹鋼插板閘門的優勢:
1、閘門的過水斷面與渠道等寬;超寬型可制作成雙吊點啟閉。
2、對渠道深度的適應性強;具有結構簡單;安裝方便的特點。
3、橡膠密封，止水性能好。
4、可配手動或手電兩用螺桿式啟閉機。
不銹鋼插板閘門主要零部件材質:
閘槽: 不銹鋼
門體: 不銹鋼
止水橡膠: 橡膠
絲桿: 不銹鋼
啟閉機座: 鑄鐵
緊固件: 不銹鋼
不銹鋼插板閘門性能及結構：
1.不銹鋼插板閘門符合《ZBM型不銹鋼渠道閘門》企業標準。
2.閘門結構形式為明桿式不銹鋼渠道閘門、閘門的主要部件(閘板、閘框和導軌)進行酸洗鈍化處理。
3.閘板、閘框按*工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5 。
4.門槽采用鋼板折彎成“U”字形，有一定的強度和剛度，在使用中不變形;門體為整體結構，在迎水面焊接“井”字形加強筋。
5.導軌按*工作水頭設計，其拉伸、壓縮和剪切強度安全系數不小于5。
6.密封座分別置于閘框和閘板上，用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過程中，不能變形和松動，
螺釘頭部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。
7.密封座止水橡膠采用優質橡膠，密封條厚不小于4mm。
8. 在閘板上端設有吊耳與閘板連接，吊耳的受力點靠近閘板中心線，在*水頭啟閉時，其拉伸壓縮和剪切強度的安全系數不小于5。
9.閘桿的傳動螺紋為梯形螺紋，精度達到7e級標準，閘桿按*工作開閉力設計，其拉伸壓縮和剪切強度的安全系數不小于5。
10.閘門在*工作水頭時，密封泄漏量正向承壓≤0.72L/min.m ，反向承壓≤1.25L/min.m(密封長度)。
11.閘框密封座與閘板密封座間隙小于0.8mm。
12.閘板與閘框?qū)虿鄣拈g隙小于 1.6mm。
13.在要求的操作條件下，啟閉機手柄設計*手搖力為15Kg。
14.驅動裝置采用一體化電動啟閉裝置，設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求。
15.閘桿頂端設有防護罩,并帶有行程控制器,電動裝置上設有上下限位開關和過扭矩保護裝置，并帶有開度指示器，
閘門的開啟程度，帶有文字“開”的箭頭隨開啟程度而旋轉方向。啟閉機帶有離合器及手輪，以供手動操作。
16.電動機為封閉結構、絕緣等級為F級,防護等級IP55，工作時噪聲小于45dB(A)。
17.閘門就地控制設備滿足下列條件并具有下列裝置:
采用雙門結構,內裝指示燈及按鈕等控制元件,外門裝窺視玻璃并鑲密封橡皮圈。
電源:3相5線制， 交流電380V，50Hz
電機保護空氣開關、接觸器、熱繼電器、開閉指示燈、起?？刂瓢粹o等元件。
