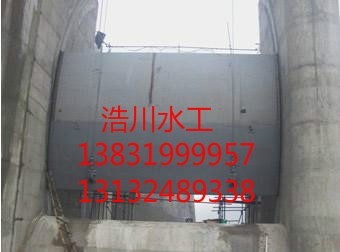

液壓弧形閘門安裝方法
- 發布日期： 2018-02-09
- 更新日期： 2025-09-12
產品詳請
一、總體布置
弧型閘門的鉸軸一般布置在弧形面板的曲率中心，故作用在面板上的全部水壓力通過鉸軸中心。當孔口關閉時，水壓力經門葉梁系及支臂而傳給支鉸，*把水壓力傳到閘墩上。露頂式弧形閘門面板曲率半徑只一般可取門高片的1.0～1.5倍，潛孔式弧形閘門面板曲率半徑R一般可取門高片的1.1～2.2倍。
弧形閘門支鉸宜布置在過流時支鉸不受水流及漂浮物沖擊的高程上，溢流壩上的露頂式弧形閘門，支鉸位置可布置在閘門底檻以上；水閘的露頂式弧形閘門，支鉸位置?？刹贾迷陂l門底檻以上；潛孔式弧形閘門，支 鉸位置可布置在底檻以上大于1.1片處。支鉸位置越高，R值也應隨著增大，否則靜水壓力會加大，門不穩定，底緣布置困難。當支臂加長時，閘墩也將相應地加長，但啟閉力可以減小。
二、弧型閘門框架形式：
弧型閘門根據主梁的布置可分為主橫粱式和主縱梁式。
對寬高比較大的弧形閘門，宜采用主橫梁式結構。其主要由門葉、支臂、支鉸及止水、吊耳等組成。
弧形鋼閘門是應用非常廣泛的一種門型，具有結構簡單，啟閉力小、水流條件好等優點，適用于泄水建筑物上作為工作門之用。與平面鋼閘門一樣，它也是由門葉部分、門槽埋件與啟閉機械三部分組成。
弧形閘門有潛孔式和露頂式兩種。
弧形閘門的門葉靠啟閉機械的牽引可繞固定的水平鉸軸轉動，其啟門時只需克服閘門自重以及止水與鉸軸的摩阻力對軸心的阻力矩，因而弧形閘門啟閉省力、迅速、運轉可靠；由于弧形閘門不需門槽，泄流時水流流態良好。因此，弧形閘門普遍應用作高水頭工作閘門及需要局部開啟控制流量的工作閘門。
