水電站弧形鋼閘門分類:
①按門頂以上水位的深度分為露頂式和潛孔式.水庫水位不超過門頂稱露頂式弧形閘門(也稱表孔弧形閘門).水庫水位高于門頂稱潛孔式弧形閘門(也稱深孔弧形閘門或高壓弧門).
②按傳力支臂形式分為斜支臂式和直支臂式.前者多用于寬高比較大的孔口.后者多用于寬高比較小的孔口.
③按支承鉸軸的形式分為圓柱鉸、圓錐鉸、球形鉸和雙圓柱鉸式弧形閘門.
④按門葉結構分為主縱梁式和主橫梁式弧形閘門等(受背水壓的稱反向弧門).

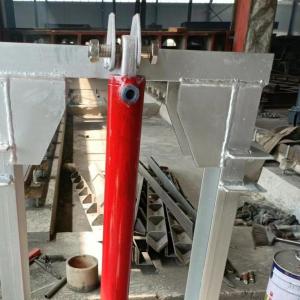

水電站弧形鋼閘門安裝方法:
弧形閘門不設門槽,啟閉力較小,水力學條件好,廣泛用于各種類型的水道上作為工作閘門運行.弧形閘門(鋼制閘門)安裝順序根據其止水裝置的不同分為以下兩種.
1、利用側軌上沖壓水封進行止水,安裝順序為支承大梁的安裝,固定支鉸及啟閉機機架安裝,門體安裝,啟閉機安裝,啟閉機聯門運行,埋件安裝.
2、利用門葉側面橡皮進行止水,安裝順序為埋件安裝,固定支鉸及啟閉機機架安裝,門體安裝,啟閉機安裝,啟閉機聯門運行.?
水電站弧形鋼閘門的門體結構
弧形鋼閘門的本體由門葉、支臂、支承鉸和止水裝置四部分組成.門葉是近似平面體系的弧形受壓面,由弧形面板和主次梁的梁格體系構成.門葉梁格布置有主橫梁系與主縱梁系兩種形式.主橫梁系多用于露頂式或?qū)捀弑容^大的弧形閘門;主縱梁系常用于高水頭寬高比較小的潛孔式弧形閘門.弧形閘門的支臂支撐門葉并傳遞徑向合力于支鉸軸上.特窄的弧形閘門也有做成一個支臂框架的,稱為獨支臂弧形閘門.支臂有直支臂和斜支臂之分,后者多用于孔口寬度大的露頂式弧形閘門.每側支臂多由兩根承壓構件(柱)組成.對高度較大的,每側也有用三根承壓構件的.支承鉸由連接支臂的鉸鏈、固定軸和固定鉸座組成.鉸座牢固地與建筑物上的埋設構件聯接,并傳力于基礎上.支鉸要轉動靈活,其安裝位置應高出下游水面.支承鉸的形式有圓柱鉸和圓錐鉸等.圓柱鉸構造比較簡單,制造、安裝也較方便,應用普遍;圓錐鉸多用于大跨度(寬)露頂式弧形閘門上.
水電站弧形鋼閘門常見故障排除方法
序號故障現象故障原因處理方式
1啟動開關按鈕后電動頭不能啟動1)電源不通2)電機損壞1)檢查是否有電,電箱內電器元件是否損壞, 接線是否完好。 2)與前進水工聯系維修處理,質保期滿需收費 處理
2電壓過低嗡嗡響傳動絲桿安裝不垂直,產生晃動,螺母卡死,電機電流超標。按電動裝置接線圖要求接線
3電機頭外殼發燙1)電動頭潤滑油油未及時更換或油標號不對。2)開關連續運轉時間太長,1)按說明規定要求加注 潤滑油,并定期檢查。2)電動頭為短時工作制,連續運行時間不超過10分鐘。
4電動裝置漏油1)高溫季節造成 2)密封件損壞1)注意觀察,定期補充。 2)與前進水工聯系更換相關密封件,質保期內免費處理。
5閘門上下限位失靈1)閘門開關到位不能停止,導致絲桿彎曲變形,螺母卡死,鍥座斷裂等1)電動頭限位開關損壞需維修更換2)電源相序調整,開關相反,特別提醒閘門初 次調試*是正式電調試
6手動或電動啟閉機能正常運轉, 但閘門不能提升1)絲桿長期缺油導致啟閉螺母磨損嚴重,絲牙 滑扣 2)電動頭出軸三爪與支 座啟閉螺母三爪未能配 合好。 3)電動啟閉機手電切換 裝置失靈。1)絲桿應定期加潤滑脂并清除灰塵,磨損料等 2)將電動裝置與支座螺栓松開后調整間隙后重新裝配 3)有相關專業電裝廠家處理
7手輪啟閉機或手搖啟閉機壓蓋斷裂閘門關過頭或未到位 后有雜物卡阻導致手搖 力過大設定閘門關到位位置符號精心操作,配備專 人操作注意操作力不能操過15Kg。
8閘門漏水量超標1)閘門安裝時門框上地腳螺栓擰得太緊,導致門框變形2)注意檢查水下有無雜物卡阻,銅條上有無二次灌漿,閘門有沒有關 到位,二次灌漿是否漏 水 3)單向閘門反向漏水或 雙向閘門反向水壓超過 標準4)閘門兩側或雙向閘門上下鍥座未調整到位1)嚴格按照說明書要求安裝,注意螺母不能擰得太緊,灌漿之前用塞尺檢查銅條之間間隙不能大于10絲。 2)按照要求處理到位 3)閘門按照訂貨要求供貨,如反向要求不能漏 水需重新訂貨。4)調整閘門兩側或雙向閘門上下鍥座,確保閘門銅條配合間隙。?
