景觀鋼壩閘門參數: 寬度:2-30米 高度:1-3米 啟閉時間:10-20分鐘 啟閉速度:0.8-1.0m/min 孔口性質:露頂式 啟閉機形式:液壓啟閉機 吊點距:單點,雙吊點 操作方式:動水啟閉 總水壓力:60KN 啟閉機容量:80KN 啟閉機功率:3KW 設備別名:鋼壩閘門,鋼壩閘,液壓壩,翻板壩 生產廠家:浩川水工設備廠廠家性質:專業研發生產性企業 景觀鋼壩閘門液壓系統處理 一、液壓升降壩含1套液壓泵站,泵站控制一組閘門。電控系統是一控14門,根據電子換向閥操控液壓壩面起降,可實現單壩,雙壩,多壩,及整體壩面的升降。 二、本液壓升降壩高度為1.4米,僅靠自重和水壓無法把閘門壓回水平面,實現閘門和地面平行,建議用雙向油缸,用油缸壓力實現閘門平行與地面。雙向缸可以起到保持水面壓力的作用,水壓垂直于閘門時保持閘門不泄壓。 三、電氣控制系統:本機電氣系統由電氣控制柜、控制按鈕。 電控原理,電控箱接通電源正常后,再啟動電控箱上面的電機油泵按紐,等電機油泵正常工作后,再按電控箱上對應閘門上的編號按紐,來控制電磁換向閥,使液壓油缸來回工作,(比如想開幾號門就按幾號按紐),等閘門開或關到位后,再按控制箱上面的停機按紐,讓電機油泵停止工作。 景觀鋼壩閘門組成詳解: 一種底軸驅動翻板閘門,包括液壓啟閉機、底軸總成、門葉和拐臂。1,液壓啟閉機包括液壓缸、液壓系統和啟閉機支撐架。液壓缸水平安裝在啟閉機支撐架上,液壓系統固定安裝在液壓缸缸體的上方。 底軸總成包括底軸和底軸支撐架。底軸通過軸承安裝在底軸支撐架上。 門葉固定套裝在底軸的中部,底軸的左右兩端分別固定套裝有拐臂,拐臂的另一端與液壓缸的活塞桿相連,門葉橫跨整個河道,在河道的左右兩側設置有封閉的啟閉室,啟閉室由鋼筋混凝土制成,并通過活動蓋板封閉,液壓啟閉機、拐臂和滲漏集水井均設置在啟閉室內,且液壓啟閉機、拐臂和滲漏集水井由前到后,從高到低呈階梯形依次設置。 產品圖片展示 技術背景 隨著人類發展,水資源越來越緊張,為了充分利用好水資源,在河道中通常建設攔水壩,不但要達到攔水蓄水目的,而且不能影響防洪安全,所以攔水壩得到廣泛的應用。目前在工程建設中應用的攔水壩有自動翻板壩,橡膠壩,鋼壩。
衡水液壓鋼壩生產廠家

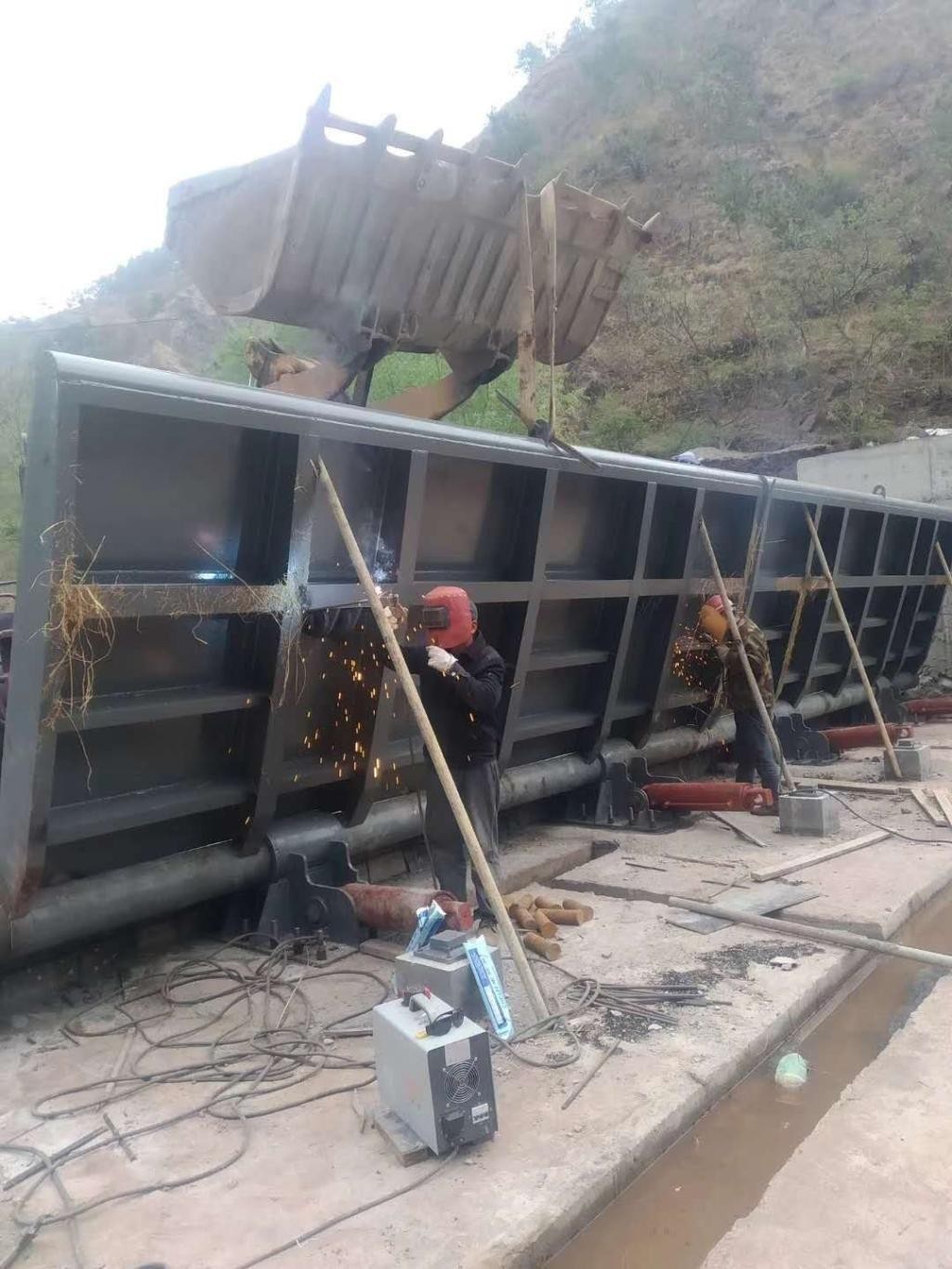

鋼壩閘門用于關閉和開放泄(放)水通道的控制設施。水工建筑物的重要組成部分,可用以攔截水流,控制水位、調節流量、排放泥沙和飄浮物等。閘門一般由活動部分(也稱門葉)、埋固部分和啟閉機械3部分組成。門葉包括:承重結構、行走支承、支臂、支鉸、止水裝置、吊耳等。埋固部分包括:軌道、鉸座、止水座、護角等。常用的啟閉機械有:卷揚式、液壓式、螺桿式和移動式機械。 我公司生產的鋼壩是一種新型可調控溢流壩,它由土建結構、帶固定軸的鋼性壩體、驅動裝置設備等組成。這種建筑物適合于河道孔口較寬(10米~100米)而水位差比較小的工況(1~6米),由于它可以設計得比較寬,可以省去數孔閘墩,所以不僅結構簡單,可以節省不少土建投資,而且可以立壩蓄水,臥壩行洪排澇,還可以利用壩頂過水,形工瀑布的景觀效果。 鋼壩閘的安裝 1:鋼壩閘門在已完成一次混凝土施工的現場,按標記把鋼壩閘門主轉軸座、2個防水套與各自的預埋件用連接螺栓牢固連接,再分別就各自的預留坑位(適當氣割割開安裝時預埋的混凝土羅紋鋼筋),用激光水準儀分別找正各個鋼壩閘門主轉軸座位置,要保證各轉鋼壩閘門軸座及防水套的基準線對齊、座心在一條線上、各座底在同一水平面內,保證主轉軸座與2個防水套的整體同軸度≤4毫米及它們的相對間距尺寸公差達IT13級標準(公差帶對稱布置)。 2:在各主轉軸座位置正確后,用槽鋼頭等把鋼壩閘門主轉軸座預埋件、2個防水套牢固地與一次混凝土施工預留的羅紋鋼筋焊接聯接,保證下一步組裝及二次混凝土施工不會改變它們的位置。 3:把各短轉軸裝入軸座,按標記裝上壓緊環(螺絲暫不收緊),套上定位環。按提供的書面標記記錄從中間的主轉軸座開始,向兩邊安裝長轉軸,安裝時允許短轉軸適當軸向的暫時移動,以便于鉸制螺栓的連接操作 4:整個轉軸的安裝過程,務必要注意:a、相互連接零件的鋼字碼;b、配作時的基準線對準記號;c、 轉軸及拐臂等的周向方位不能錯。d、 注意密封銅墊的安裝。
?5:待轉軸、拐臂都安裝完畢,可以轉動轉軸,檢驗轉軸的整體同軸度控制效果。滿足要求后確定各定位環的實際位置,與相應的各短轉軸配打M10螺孔并固定。 6:按記錄的基準記號等開始安裝葉片,鋼壩閘門注意此時M24、M36連接羅紋上要涂羅紋密封膠或裹生料帶,門葉間用適當涂以硫磺膠泥,再根據葉片的實際位置安裝葉片擱凳的預埋件(含葉片擱凳)至正確位置;根據轉軸的實際位置,安裝下止水預埋件及下止水部件至正確位置。用槽鋼頭等把兩者預埋件與一次混凝土施工預留的羅紋鋼筋牢固地焊接聯接。上述安裝完畢組裝暫停,對擱凳的預埋件坑及下止水預埋件坑進行混凝土二次施工。? 底軸驅動翻板鋼壩閘門是一種能夠?qū)崿F(xiàn)雙向擋水、靈活啟閉、閘門開度無級可調、方便調度、工程隱蔽、無礙防汛和通航,改善河道景觀的新型閘門,該研究成果是對大跨度閘門設計的重大突破。該成果已在上海市蘇州河河口水閘工程中得到應用,近3年的運行情況表明,閘門運行正常,安全可靠,百米跨度底軸驅動閘門的成功應用在尚屬首例。對大跨度底軸驅動閘門兩個液壓系統實現閘門同步的控制、超長重載驅動軸的支承和連接、制造和安裝工藝、水下金屬結構設備長效防腐、惡劣水質環境下的軸承材料和軸承結構形式、大跨度翻板閘門啟閉過程的補排氣方式等關鍵技術進行了專項研究并成功應用。大跨度底軸驅動閘門的成功應用,使蘇州河?xùn)|引西排和西引北排綜合調水成為現實,有效改善了蘇州河及其下游支流水質,閘門無級可調環境效益巨大,為上海市黃浦江北外灘的總體規劃的實現,以及北外灘將與現外灘共同形成上海的經濟金融中心奠定了基礎,社會效益顯著。冀州市耀禹水利機械廠 自創業始至今,由小到大,現擁有專業一線作業人員均通過公司技術培訓,強化素質,并經過市統一專業培訓,持有各種環保證明、檢驗合格證明。本公司將以先進的技術,科學的管理,過硬的產品質量, 的服務,力求以質取勝,精益求精,以信譽促發展愿與各界朋友建立各種形式的合作關系, 弘揚“以人為本,做水利做朋友”的企業理念,深得業主信賴。
